Трансформаторная подстанция: устройство и типы

Трансформаторная подстанция – это специальная электрическая установка. Она понижает/повышает напряжение в электрической сети и распределяет электрическую энергию. Комплектные распределительные трансформаторные подстанции – это изготовленное на заводе оборудование. До места установки комплектные подстанции КТП можно доставлять в собранном и разобранном виде.

КТП для внутренней установки





Трансформаторные подстанции применяются для электроснабжения:

  • служб нефтяного и газового снабжения;
  • предприятий;
  • объектов ЖКХ;
  • частной застройки;
  • общественного транспорта.





Устройство и классификация трансформаторных подстанций

Как правило, в конструкцию трансформаторной подстанции входит:

  • силовой трансформатор – 1 или 2;
  • распределительное устройство;
  • устройства автоматической работы;
  • защитные релейные устройства;
  • вспомогательное оборудование.

Полную информацию о комплектации КТП смотрите в технических сопроводительных документах или спрашивайте у производителя оборудования.

Виды трансформаторных подстанций

По исполнению выделяют несколько типов комплектных трансформаторных подстанций.

  • КТП для внутренней установки – применяют для электроснабжения предприятий, общественных зданий, электрических станций и районных подстанций. Они устанавливаются в непосредственной близости от потребителей электрической энергии.
  • Комплектная мачтовая трансформаторная подстанция для внешней установки – это открытая конструкция на специальной опоре. Применяются комплектные трансформаторные подстанции мачтового типа на железной дороге для снабжения электроэнергией сигнального, осветительного и блокирующего оборудования.
  • Столбовая трансформаторная подстанция для внешней установкиоткрытая конструкция, которая размещается на железобетонной стойке или на столбе электропередач. Для комплектной трансформаторной подстанции столбового типа не нужен фундамент и специальная площадка для обслуживания. Применяются такое оборудование для электроснабжения железнодорожных разъездов, остановочных пунктов, переездов.
  • Контейнерная или киосковая трансформаторная подстанция для внешней установки применяется для снабжения электроэнергией сельхоз объектов, предприятий, объектов ЖКХ. Комплектующие трансформаторных подстанций киоскового типа вмонтированы в специальные отсеки защитного кожуха.
  • Трансформаторная подстанция контейнерного типа с термоизоляцией – это блочная трансформаторная подстанция. Варианты исполнения: КТП с железобетонным основанием и бетонными стенами; КТП в металлическом кожухе, утепленная сэндвич-панелями. Первые применяют на промышленных и сельскохозяйственных объектах. Вторые – в электрических сетях потребителей I категории благодаря 2 трансформаторам и системе АВР.

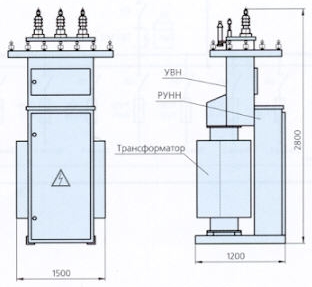

Устройство мачтовой подстанцииПеречисленные типы комплектных трансформаторных подстанций не дают полный ответ на вопрос, какие бывают трансформаторные подстанции вообще. Можно классифицировать КТП по принципу, из чего состоит трансформаторная подстанция. Например, по типу трансформатора выделяют масляные трансформаторные подстанции и сухие. По способу присоединения к питающей линии выделяют проходные, ответвительные и тупиковые трансформаторные подстанции.

Разнообразие трансформаторных подстанций, как видите, велико. Поэтому, за консультацией по выбору комплектации трансформаторной подстанции обращайтесь к профессионалам. Поговорите с производителем трансформаторов и подстанций или с официальным представителем в вашем регионе. Вы всегда можете обратиться за помощью к менеджерам компании «Дартекс» - официальному представителю МЭТЗ имени В.И. Козлова в России.
